Page 32 - Тактика зенитных подразделений войск ПВО СВ

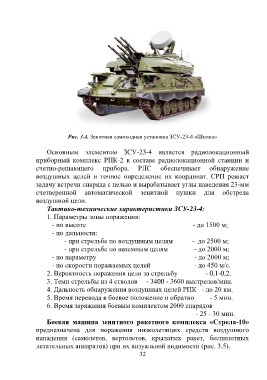

Рис. 3.4. Зенитная самоходная установка ЗСУ-23-4 «Шилка»

Основным элементом ЗСУ-23-4 является радиолокационный
приборный комплекс РПК-2 в составе радиолокационной станции и
счетно-решающего прибора. РЛС обеспечивает обнаружение
воздушных целей и точное определение их координат. СРП решает

задачу встречи снаряда с целью и вырабатывает углы наведения 23-мм
счетверенной автоматической зенитной пушки для обстрела

воздушной цели.

Тактико-технические характеристики ЗСУ-23-4:
1. Параметры зоны поражения:

- по высоте - до 1500 м;

- по дальности:

- при стрельбе по воздушным целям - до 2500 м;

- при стрельбе по наземным целям - до 2000 м;

- по параметру - до 2000 м;

- по скорости поражаемых целей - до 450 м/с.

2. Вероятность поражения цели за стрельбу - 0,1-0,2.

3. Темп стрельбы из 4 стволов - 3400 - 3600 выстрелов/мин.

4. Дальность обнаружения воздушных целей РПК - до 20 км.

5. Время перевода в боевое положение и обратно - 5 мин.

6. Время заряжания боевым комплектом 2000 снарядов

- 25 - 30 мин.

Боевая машина зенитного ракетного комплекса «Стрела-10»
предназначена для поражения низколетящих средств воздушного

нападения (самолетов, вертолетов, крылатых ракет, беспилотных

летательных аппаратов) при их визуальной видимости (рис. 3.5).

32
